Na alvenaria estrutural cerâmica, as paredes não servem apenas para fechar os ambientes: elas participam da estrutura e conduzem cargas até a fundação. Isso permite reduzir ou eliminar pilares e vigas convencionais em diversas configurações, mas exige uma mudança importante de lógica: arquitetura, estrutura, modulação, instalações, materiais e execução precisam ser pensados como um único sistema desde o início.

Como a parede passa a ter função estrutural

O bloco cerâmico estrutural é produzido e classificado para uso em alvenaria estrutural. Assentado com argamassa e combinado com graute e armaduras quando o projeto determina, ele integra paredes que recebem e distribuem ações da edificação. O dimensionamento não depende apenas da peça individual, mas do comportamento da alvenaria e da organização das paredes em planta e em altura.

Quais são os principais componentes do sistema

• Blocos cerâmicos estruturais da família especificada.

• Argamassa de assentamento compatível com o projeto e o procedimento executivo.

• Graute nos pontos previstos para preenchimento de células e reforços.

• Armaduras quando o dimensionamento ou o detalhamento exigir.

• Canaletas e peças complementares para vergas, cintas, encontros e ajustes de modulação.

• Projeto de paginação e detalhes executivos que indiquem posição e sequência dos componentes.

O que define a capacidade da alvenaria estrutural cerâmica

O número de pavimentos possível depende das ações consideradas, da resistência da alvenaria, da geometria e espessura das paredes, das aberturas, da esbeltez, da distribuição das paredes resistentes, das ações de vento, dos detalhes de apoio e de outros parâmetros do projeto. É por isso que blocos com resistências maiores podem ampliar possibilidades, mas não substituem o cálculo do edifício.

Modulação: por que o projeto precisa começar antes da obra

A modulação coordena as dimensões dos ambientes e vãos com a família de blocos e a espessura das juntas. Uma boa paginação mostra quais peças entram em cada fiada, como os encontros serão resolvidos e onde ficam canaletas, pontos de graute e detalhes especiais. Isso transforma o canteiro em execução de uma solução definida, em vez de um local para resolver incompatibilidades.

Instalações precisam conversar com a estrutura

Em paredes estruturais, cortes e rasgos improvisados podem comprometer o que foi calculado. Instalações elétricas e hidráulicas devem ser compatibilizadas com furos, shafts e rotas previstas em projeto. A lógica racionalizada é decidir antes onde cada sistema passa, reduzindo intervenções posteriores na parede.

Graute e armadura: reforço onde o projeto pede

O graute pode preencher células e envolver armaduras em regiões específicas. Esses pontos podem estar relacionados a reforços, bordas de aberturas, encontros ou outras necessidades do dimensionamento. O detalhamento deve indicar onde, como e com quais materiais executar. Não é recomendável transformar o grauteamento em uma regra genérica desconectada do projeto.

Quando o sistema costuma ser interessante

A alvenaria estrutural cerâmica é especialmente atraente quando o empreendimento pode se beneficiar de integração entre estrutura e vedação, repetibilidade de detalhes, planejamento de materiais e redução de etapas. Mas ela não está restrita a grandes conjuntos repetitivos. Projetos menores também podem usar o sistema quando arquitetura e estrutura forem concebidas de forma compatível.

Cinco condições para o sistema entregar resultado

1. Projeto concebido para alvenaria estrutural desde o início, e não adaptado tardiamente.

2. Família de blocos e componentes adequada à modulação e às resistências especificadas.

3. Compatibilização entre arquitetura, estrutura, instalações e detalhes de vãos.

4. Mão de obra treinada para ler paginação e executar juntas, amarrações, graute e controles previstos.

5. Controle de recebimento e execução capaz de garantir que o que foi projetado é o que está sendo construído.

Alvenaria estrutural cerâmica limita a arquitetura?

Ela impõe regras de modulação e continuidade das paredes resistentes, mas isso não significa que todos os edifícios precisem ser iguais. A flexibilidade vem do projeto entender o módulo e trabalhar dentro dele. Famílias de componentes e coordenação dimensional permitem criar diferentes layouts sem abandonar a racionalização. O nível de liberdade depende do conceito estrutural e deve ser discutido desde as primeiras decisões arquitetônicas.

Como começar um projeto com menos risco de retrabalho

1. Defina o sistema estrutural antes de congelar a arquitetura.

2. Escolha a família de blocos e o módulo de coordenação.

3. Compatibilize vãos, encontros e instalações.

4. Detalhe paginações e componentes especiais.

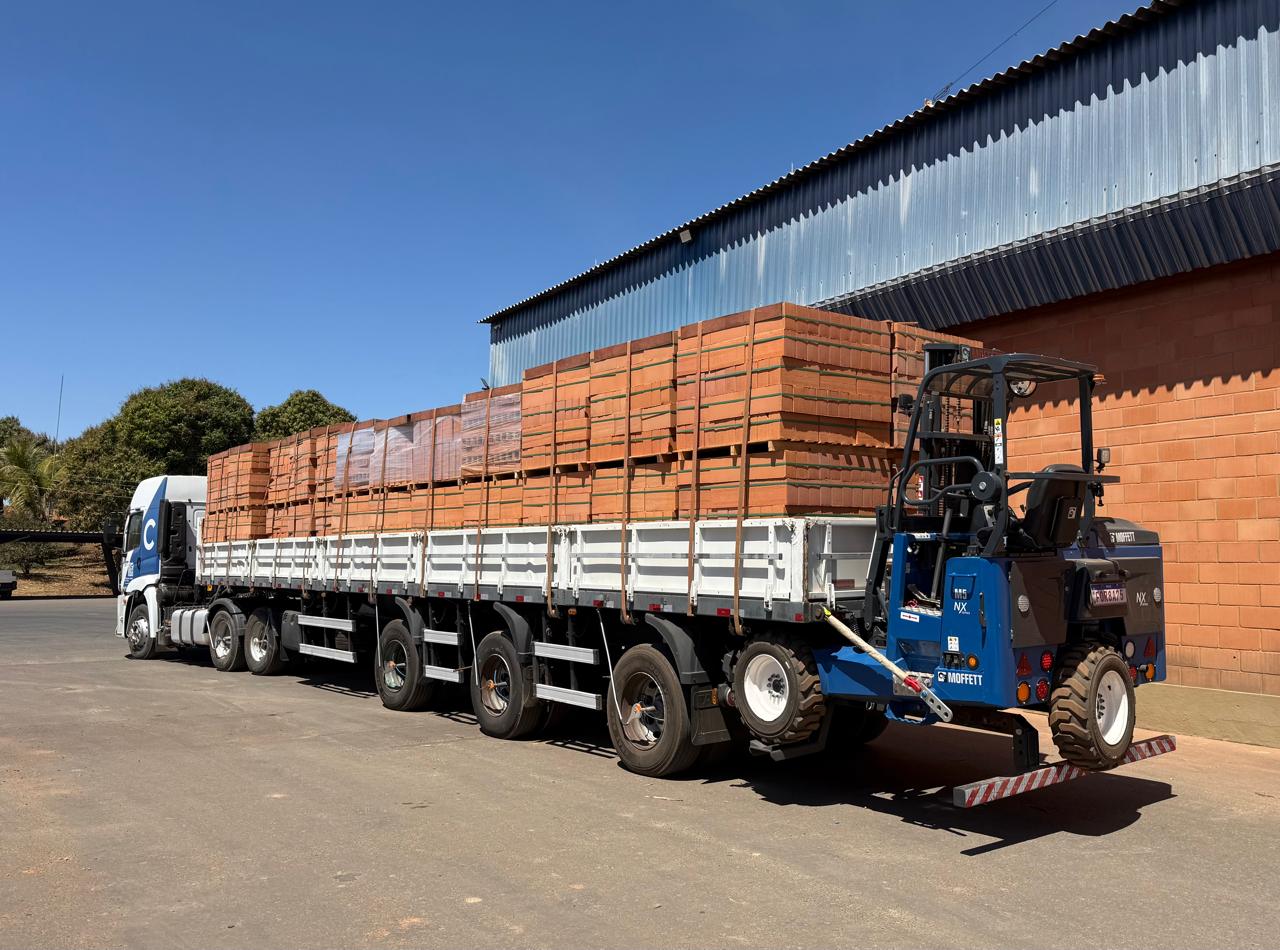

5. Planeje logística, armazenamento e abastecimento das frentes.

6. Defina critérios de recebimento, rastreabilidade e controle de execução.

7. Mantenha projetista e responsável pela obra conectados para tratar desvios antes de improvisar.

Conclusão

A alvenaria estrutural cerâmica funciona melhor quando é tratada como sistema de engenharia, e não como simples substituição de materiais. O potencial de produtividade, previsibilidade e desempenho nasce da combinação entre projeto, componente adequado, compatibilização e controle de execução.

Fontes técnicas

CBIC, publicação das normas NBR 16868: https://cbic.org.br/novas-normas-de-alvenaria-estrutural-corrigem-antiga-distorcao/

NBR 15270, requisitos de componentes cerâmicos: https://buscadorsinapi.com.br/normas/nbr-15270-1-componentes-ceramicos-blocos-e-tijolos-para-alvenaria-parte-1-requisitos

ANICER, Manual de Desempenho da Cerâmica Vermelha: https://www.anicer.com.br/

Cerâmica Industrial, estudo de blocos cerâmicos para alvenaria estrutural: https://www.ceramicaindustrial.org.br/article/doi/10.4322/cerind.2024.046l.

A pergunta “bloco cerâmico ou bloco de concreto?” parece simples, mas frequentemente compara coisas diferentes. Um bloco estrutural não deve ser comparado com um bloco de vedação como se tivessem a mesma função. Da mesma forma, preço por unidade não informa custo da parede pronta. A comparação técnica precisa colocar sistemas equivalentes lado a lado e considerar projeto, logística, produtividade, desempenho e disponibilidade local.

Primeiro: compare paredes com a mesma função

Antes de discutir material, defina se a parede é estrutural ou de vedação. Em ambos os materiais existem soluções para funções distintas. Misturar função estrutural e vedação na mesma comparação distorce resistência, peso, custo e produtividade.

Sete perguntas para uma comparação útil

1. A solução atende à função da parede e ao projeto estrutural ou de vedação?

2. A família de componentes permite resolver modulação, encontros, vãos e detalhes sem cortes excessivos?

3. Qual é o peso do sistema e como isso afeta transporte, movimentação, estrutura e fundação no projeto específico?

4. Quais resultados de desempenho térmico, acústico, mecânico e de resistência ao fogo estão comprovados para o sistema de parede analisado?

5. Como ficam instalações elétricas e hidráulicas: há peças e soluções compatíveis ou o canteiro dependerá de rasgos e adaptações?

6. Qual é a disponibilidade regional do fabricante, da família de peças e da assistência técnica?

7. Qual é o custo total da parede pronta, incluindo material, argamassa, mão de obra, perdas, movimentação, revestimentos, reforços, instalações e retrabalho?

Peso: por que o número isolado não resolve

Blocos cerâmicos podem ser mais leves em determinadas geometrias, enquanto blocos de concreto podem ter massas e resistências diferentes conforme a família. O impacto real não deve ser calculado apenas por peça. O projetista precisa analisar o peso da parede e sua participação no edifício, além das condições de transporte e movimentação no canteiro.

Desempenho térmico e acústico: compare sistemas ensaiados

É comum encontrar comparativos que atribuem desempenho térmico ou acústico ao material de forma absoluta. Na prática, o resultado depende da geometria do componente, espessura da parede, revestimentos, juntas, encontros e execução. Para uma decisão técnica, procure resultados de sistemas equivalentes e critérios da NBR 15575 quando aplicáveis ao desempenho da edificação.

Produtividade: o projeto pode valer mais que o material isolado

Uma família bem modulada, com paginação definida, componentes complementares e instalações compatibilizadas pode reduzir cortes, esperas e retrabalhos. Isso vale para diferentes sistemas. No caso da alvenaria cerâmica racionalizada, o potencial de produtividade aparece quando o bloco faz parte de um processo planejado, e não quando é simplesmente substituído peça a peça em um projeto concebido para outra solução.

Custo: compare a parede pronta

O menor preço por bloco não garante o menor custo por metro quadrado concluído. O orçamento precisa incorporar quantidade de peças, argamassa, graute e armaduras quando previstos, mão de obra, transporte, perdas, equipamentos, revestimentos, detalhes de vãos e interferências de instalações. Em projetos repetitivos, o efeito do planejamento pode se multiplicar; em obras pequenas, disponibilidade local e simplicidade logística podem pesar mais.

Sustentabilidade: evite comparar apenas um indicador

Carbono incorporado, consumo de água, energia de fabricação, transporte, perdas e desempenho na fase de uso podem fazer parte da avaliação ambiental. A melhor comparação é aquela que declara o escopo e as fontes. Dados de uma fábrica, de um produto ou de uma declaração ambiental não devem ser generalizados para todo o setor sem explicar o contexto.

Quando a alvenaria cerâmica racionalizada tende a fazer sentido

Ela ganha força quando o projeto pode trabalhar com modulação, família de componentes, compatibilização de instalações e controle de execução. Também se beneficia de fornecedores próximos, variedade de peças e equipe treinada.

A decisão correta é sistêmica

Bloco cerâmico e bloco de concreto podem participar de soluções tecnicamente adequadas. A decisão deve partir dos requisitos do empreendimento e chegar ao custo e desempenho da parede como sistema. Quando a comparação começa pelo preço da peça, ela ignora justamente o que mais afeta a obra: projeto, interfaces e execução.

Fontes técnicas

ANICER, conteúdo e manual de desempenho da cerâmica vermelha: https://www.anicer.com.br/

Pauluzzi, biblioteca técnica e sistemas de alvenaria: https://pauluzzi.com.br/

NBR 15270, requisitos de blocos e tijolos cerâmicos: https://buscadorsinapi.com.br/normas/nbr-15270-1-componentes-ceramicos-blocos-e-tijolos-para-alvenaria-parte-1-requisitos

Entenda os tipos de bloco cerâmico de furo vertical, as diferenças entre vedação e estrutura e os critérios de projeto para especificar corretamente.

O bloco cerâmico de furo vertical não é uma única peça nem serve para uma única função. Existem componentes de vedação e componentes estruturais, geometrias diferentes e famílias de peças pensadas para trabalhar com modulação, encontros de paredes, vãos, instalações e reforços previstos em projeto. Por isso, escolher corretamente começa pela função da parede e pelo sistema construtivo, e não apenas pela aparência do bloco.

O que significa “furo vertical”

A expressão descreve a orientação dos vazados quando o componente está assentado na posição de uso. Essa geometria pode facilitar a coordenação modular e, em soluções compatíveis, permitir a passagem de instalações ou a execução de pontos grauteados e armados previstos pelo projeto. Mas a orientação dos furos, sozinha, não transforma qualquer bloco em bloco estrutural.

A classificação do produto, suas dimensões, propriedades físicas e mecânicas e os métodos de ensaio aplicáveis precisam estar de acordo com a especificação do empreendimento. A NBR 15270 trata dos requisitos e ensaios dos blocos e tijolos cerâmicos para alvenaria, enquanto a NBR 16868 organiza os critérios de projeto, execução, controle e ensaios da alvenaria estrutural.

Bloco de vedação com furo vertical e bloco estrutural não são a mesma coisa

Uma parede de vedação tem a função principal de fechar e separar ambientes. Ela precisa resistir às ações previstas para o sistema de vedação, mas não assume as cargas estruturais principais do edifício. Já na alvenaria estrutural, a parede participa do caminho das cargas e precisa ser dimensionada como parte da estrutura.

Seis critérios para especificar o bloco correto

1. Confirme a função da parede. Antes de escolher o componente, defina se a parede é estrutural ou de vedação e quais ações o projeto considera.

2. Confira a modulação. Largura, altura, comprimento e espessura das juntas precisam conversar com a paginação, os vãos e os encontros de paredes.

3. Verifique a resistência e as propriedades exigidas. No caso estrutural, a resistência do bloco é um dado de entrada do projeto, não uma promessa isolada de desempenho da parede inteira.

4. Olhe para a família de componentes. Meio bloco, peças de amarração, canaletas e outros elementos complementares podem evitar cortes e improvisos quando previstos corretamente.

5. Compatibilize instalações. A posição de eletrodutos, tubulações, shafts e pontos de passagem deve ser resolvida antes da execução para reduzir rasgos e retrabalhos.

6. Exija documentação e rastreabilidade. Identificação do produto, fabricante, lote, ficha técnica e comprovações previstas pelo empreendimento precisam chegar junto com a peça.

Por que a família de blocos importa tanto quanto o bloco principal

Uma obra racionalizada não se resolve escolhendo apenas a peça que ocupa a maior área da parede. Encontros, amarrações, vergas, contravergas, cintas e ajustes de modulação precisam de soluções compatíveis. Quando o projeto trabalha com uma família coerente, a equipe recebe instruções mais claras, o abastecimento do pavimento fica previsível e diminui a necessidade de “inventar” peças no canteiro.

Furo vertical significa melhor desempenho térmico e acústico?

Não é tecnicamente seguro responder apenas olhando para o formato dos vazados. O desempenho térmico e acústico pertence ao sistema de parede, que envolve geometria, espessura, revestimentos, juntas, encontros, execução e condições de ensaio. O caminho correto é consultar resultados de sistemas testados e a documentação técnica correspondente, em vez de transformar uma característica geométrica em promessa universal.

Erros que tiram a racionalização do papel

• Comprar uma família diferente da que foi modulada no projeto.

• Cortar blocos em obra para corrigir cotas que deveriam ter sido resolvidas na paginação.

• Rasgar paredes para instalações que poderiam ter sido compatibilizadas antes.

• Trocar componente estrutural por outro sem validação do projetista.

• Aprovar um lote apenas pela aparência, sem verificar identificação, dimensões e documentação.

• Generalizar desempenho térmico, acústico ou estrutural a partir de uma peça isolada.

Como transformar a escolha do bloco em uma decisão de projeto

O melhor momento para decidir a família de blocos é antes de o canteiro depender dela. Arquitetura, estrutura, instalações, paginação e abastecimento precisam conversar. Quando isso acontece, o componente deixa de ser apenas material de compra e passa a fazer parte de um processo construtivo planejado.

Para quem está especificando ou executando, a pergunta mais útil não é “qual bloco é melhor?”. A pergunta é: qual família atende à função da parede, à modulação, aos requisitos do projeto e às condições reais de fornecimento e execução?

Fontes técnicas

NBR 15270, requisitos e ensaios de componentes cerâmicos: https://buscadorsinapi.com.br/normas/nbr-15270-componentes-ceramicos-blocos-e-tijolos-para-alvenaria-parte-1-requisitos

CBIC, publicação da NBR 16868: https://cbic.org.br/novas-normas-de-alvenaria-estrutural-corrigem-antiga-distorcao/

Manual e conteúdos de desempenho da ANICER: https://www.anicer.com.br/

A resistência indicada para o bloco é importante, mas ela não resume a resistência da parede nem define sozinha quantos pavimentos um edifício pode ter. Na alvenaria estrutural, a segurança resulta de um sistema: bloco, argamassa, graute e armaduras quando previstos, geometria da parede, ações de projeto, aberturas, esbeltez, detalhes construtivos e qualidade da execução trabalham em conjunto.

Resistência do bloco não é resistência da alvenaria pronta

O bloco cerâmico estrutural é um componente do sistema. Sua resistência à compressão é verificada por ensaio e entra no dimensionamento, mas a parede construída possui juntas de argamassa, interfaces, eventuais regiões grauteadas e uma geometria própria. Por isso, o comportamento de prismas e da alvenaria é relevante para representar o conjunto de componentes trabalhando em conjunto.

Quais fatores entram na capacidade da parede estrutural

• Resistência e geometria dos blocos especificados.

• Comportamento da argamassa de assentamento e qualidade das juntas.

• Graute e armaduras nos pontos definidos em projeto, quando necessários.

• Comprimento, espessura, altura e esbeltez das paredes.

• Cargas verticais, ações laterais e excentricidades consideradas pelo cálculo.

• Quantidade e posição de portas, janelas e outros vazios.

• Amarrações, encontros de paredes e detalhes de apoio.

• Controle de execução, prumo, nível, espessura das juntas e rastreabilidade dos materiais.

O que as normas organizam

A NBR 15270 estabelece requisitos para blocos e tijolos cerâmicos e métodos de ensaio. A NBR 16868 trata a alvenaria estrutural de forma integrada, com partes voltadas a projeto, execução e controle de obras e métodos de ensaio.

Graute aumenta a resistência de qualquer parede?

O graute é um recurso de projeto. Ele pode ser utilizado para preencher células e trabalhar em conjunto com armaduras ou para atender necessidades específicas de resistência e detalhamento. Isso não significa que preencher todos os furos de qualquer parede seja automaticamente melhor. Quantidade, localização, resistência e sequência de grauteamento devem estar de acordo com o projeto estrutural e com o procedimento executivo.

E a durabilidade?

A cerâmica é um material estável e não sofre corrosão como o aço, mas a durabilidade de uma parede não depende apenas da natureza do bloco. Detalhes de impermeabilização, revestimentos, exposição, juntas, interfaces com outros materiais, execução e manutenção da edificação continuam importantes. Para o projetista, é mais útil entender as condições que constroem durabilidade do que receber uma promessa genérica de “vida útil superior”.

Como conferir se o que chegou à obra corresponde ao projeto

• Compare a identificação do produto com a especificação do projeto e da compra.

• Confirme dimensões, família e função do componente.

• Verifique documentação técnica, lote e rastreabilidade.

• Registre quebras, deformações ou divergências visíveis sem substituir os ensaios previstos.

• Mantenha separado o material ainda não aceito para evitar uso acidental.

• Quando houver dúvida sobre resistência ou conformidade, acione o responsável técnico e siga o plano de controle da obra.

Quantos pavimentos um bloco cerâmico estrutural suporta?

Essa é uma pergunta comum e uma excelente oportunidade de explicar engenharia sem simplificar demais. Não existe um número universal de pavimentos associado a uma resistência isolada do bloco. A capacidade do edifício é resultado do dimensionamento completo da alvenaria estrutural. O tipo de bloco, sua resistência, o arranjo das paredes, as cargas, as aberturas, as ações laterais e os reforços previstos precisam ser verificados em conjunto por profissional habilitado.

Fontes técnicas

NBR 15270, requisitos e métodos de ensaio: https://buscadorsinapi.com.br/normas/nbr-15270-1-componentes-ceramicos-blocos-e-tijolos-para-alvenaria-parte-1-requisitos

NBR 15270-2, métodos de ensaio: https://buscadorsinapi.com.br/normas/nbr-15270-2-componentes-ceramicos-blocos-e-tijolos-para-alvenaria-parte-2-metodos-de-ensaios

CBIC, NBR 16868 e unificação das normas de alvenaria estrutural: https://cbic.org.br/novas-normas-de-alvenaria-estrutural-corrigem-antiga-distorcao/

Artigo científico sobre blocos cerâmicos estruturais: https://www.ceramicaindustrial.org.br/article/doi/10.4322/cerind.2024.046

A escolha entre canaleta compensadora, canaleta U e canaleta J não deve começar pela peça disponível no estoque. Ela deve começar pelo projeto, pela modulação adotada e pela função que o componente exercerá na parede. A decisão depende especialmente da modulação vertical, da documentação das paredes e da paginação individual de cada parede estrutural.

Em termos práticos, a canaleta J e a canaleta compensadora podem participar da solução de modulação vertical quando é necessário ajustar a altura entre o piso, as fiadas e a laje. A canaleta U, por sua vez, deve ser utilizada quando a seção e a função indicadas no projeto forem compatíveis com esse modelo. Em qualquer caso, dimensões, armaduras, graute, apoios e sequência de execução precisam ser confirmados nos desenhos oficiais, na ficha técnica do produto e pelo responsável técnico.

Importante: as dimensões e quantidades do exemplo de paginação não são uma especificação universal nem substituem o projeto estrutural, o projeto executivo ou o catálogo atualizado da linha Itacer.

Por que a modulação vertical é decisiva para escolher a canaleta?

A modulação vertical organiza a altura das paredes a partir de um módulo repetitivo. A modulação vertical pode adotar como referência o módulo de 20 cm em situações piso a teto ou piso a piso. A partir dessa decisão, as alturas precisam ser compatibilizadas com as medidas reais das lajes acabadas e com o fechamento previsto para o topo da parede.

Quando a altura total não coincide exatamente com a repetição das fiadas regulares, a solução não deve ser definida por cortes improvisados. Podem ser utilizadas canaletas normais J ou canaletas compensadoras e canaletas J, variando as alturas conforme as alturas das lajes acabadas e a solução definida em projeto.

A lógica é simples: primeiro se define o módulo e se conferem as cotas; depois se identifica o componente capaz de completar o trecho previsto. A canaleta não é escolhida apenas pelo nome comercial, mas pela geometria, pela altura necessária e pela função indicada no detalhe.

Como interpretar a canaleta J e a compensadora na modulação vertical?

A diferença de raciocínio entre as peças:

A letra do produto não é suficiente para escolher a peça. Dois componentes com nomes parecidos podem ter geometria, dimensões e aplicações diferentes. A decisão deve ser rastreável: projeto atualizado, modelo identificado, ficha técnica consultada e equipe orientada.

O que a documentação do projeto deve apresentar?

O projeto deve apresentar desenhos técnicos com as plantas das fiadas diferenciadas, com exceção da região da altura das aberturas, e as elevações de todas as paredes. A documentação precisa permitir que a equipe entenda tanto a distribuição dos blocos quanto os elementos que serão preenchidos, armados ou ajustados.

As especificações do projeto também devem informar:

•resistências e características dos prismas e dos grautes;

•classes das argamassas;

•categoria, classe e bitola dos aços a serem adotados;

•valores de resistência sugeridos para os blocos, quando necessário para atingir as resistências de prisma especificadas;

•sequência e detalhes necessários para executar as paredes e seus componentes.

Essas informações não devem ficar apenas em uma conversa de canteiro. Elas precisam estar disponíveis nos desenhos, memoriais, especificações e procedimentos aplicáveis à obra.

O que deve aparecer na primeira fiada?

O projeto deve apresentar a modulação dos blocos da primeira fiada de todas as paredes, com a identificação de cada parede. Essa planta é a referência inicial para locação, conferência das medidas e organização dos componentes.

No caso de portas, devem ser indicadas as medidas das espaletas e dos vãos na primeira fiada. Já as janelas, quadros de luz e outros vãos contidos nas paredes não devem ser representados na primeira fiada quando isso puder confundir sua relação com as linhas de distribuição dos blocos. Esses elementos podem aparecer no detalhamento da segunda fiada de alvenaria.

Essa separação entre fiadas não elimina a necessidade de informar os vãos. Ela organiza a leitura do desenho e reduz o risco de a equipe interpretar uma abertura de uma fiada como se fosse a distribuição da fiada de base.

Que outras informações precisam estar identificadas?

Além das fiadas e dos vãos, a documentação deve informar, conforme aplicável:

•localização dos shafts;

•identificação das paredes de vedação, quando existirem;

•localização dos furos grauteados e indicação das armaduras;

•blocos estratégicos destacados e sua localização;

•detalhes, em escala apropriada, dos encontros especiais de paredes;

•legenda com desenhos das peças, dimensões, representações em planta e denominações que permitam a identificação pelo operador.

A finalidade é transformar a paginação em uma instrução de produção. O desenho precisa ser compreensível para quem separa, transporta, posiciona e confere os componentes.

Como fazer a paginação de cada parede estrutural?

A recomendação central é detalhar cada parede estrutural separadamente. Cada desenho deve indicar os tipos de blocos utilizados, o tipo de amarração, a posição das armaduras construtivas e a locação exata dos vãos de portas e janelas, entre outras informações relevantes.

Uma paginação útil para o canteiro não mostra apenas o contorno da parede. Ela responde, no próprio desenho, a perguntas como:

1.Qual é a identificação da parede?

2.Qual é a origem das medidas?

3.Quais blocos aparecem em cada fiada?

4.Onde estão os blocos estratégicos?

5.Quais pontos serão grauteados ou armados?

6.Qual é o tipo de amarração nos encontros?

7.Onde ficam as portas, janelas, shafts e outros vãos?

8.Qual componente deve ser usado no topo ou em um ajuste de altura?

9.Como o operador diferencia cada peça?

Como cotar vãos e paredes sem criar ambiguidade?

Os vãos devem ser identificados e cotados a partir de apenas uma das paredes laterais. A regra evita que a mesma abertura receba cotas conflitantes ou seja medida a partir de referências diferentes em uma mesma prancha.

Para as medidas de locação das paredes ou dos blocos estratégicos, a origem deve ser o canto mais próximo. A partir dele, as cotas devem caminhar progressivamente, acumulando os subtotais em direção ao centro, tanto no sentido horizontal quanto no vertical. Em geral, a face do bloco adotada como referência deve ser a mais próxima da origem.

Esse padrão de cotagem facilita a conferência no pavimento e reduz o risco de a equipe somar medidas a partir de referências diferentes. A origem deve estar claramente indicada no desenho.

Por que conferir as diagonais do pavimento?

Também é recomendável apresentar as diagonais do pavimento em escala reduzida para a conferência do esquadro. Essa verificação complementa a locação das paredes: não basta que cada medida isolada pareça correta se o conjunto do pavimento estiver fora de esquadro.

A equipe deve saber quais diagonais conferir, quais referências usar e onde registrar o resultado. A tolerância e o procedimento de aceitação devem seguir os critérios definidos para o empreendimento e pelo responsável técnico.

Como identificar os blocos estratégicos?

Blocos estratégicos são aqueles que orientam a distribuição da parede, os encontros, as amarrações, os alinhamentos ou outros pontos relevantes para a execução. O projeto deve destacá-los e indicar sua localização.

Uma legenda completa deve trazer:

•desenho da peça;

•dimensões da peça;

•representação em planta;

•denominação ou código;

•indicação de peças especiais, como canaletas e blocos que entram;

•informação que permita ao operador distinguir o componente sem depender de interpretação subjetiva.

Canaleta compensadora, U ou J: como decidir?

A seleção pode seguir uma sequência objetiva:

1.Confirme se a parede é estrutural ou de vedação e identifique sua função no projeto.

2.Confira o módulo horizontal e o módulo vertical adotados.

3.Verifique a altura piso a teto ou piso a piso e as cotas das lajes acabadas.

4.Leia a primeira e a segunda fiadas da parede, observando vãos e blocos estratégicos.

5.Identifique no desenho a seção e o código da canaleta indicada.

6.Compare o modelo do projeto com o desenho e a ficha técnica do fabricante.

7.Confirme armaduras, graute, apoios, amarrações e sequência de execução.

8.Separe e identifique as peças no canteiro antes de liberar a frente.

9.Registre qualquer divergência e interrompa a substituição até obter uma decisão técnica.

A tabela apoia a triagem da equipe, mas não transforma uma situação de campo em decisão estrutural automática.

Como controlar a execução no canteiro?

A escolha só funciona se chegar corretamente à frente de trabalho. Antes de iniciar, faça uma conferência curta:

Questões relativas a resistência, armadura, graute, estabilidade, escoramento, apoios ou alteração da geometria devem ser encaminhadas ao profissional habilitado. A equipe de produção pode identificar uma incompatibilidade; não deve resolvê-la por conta própria.

Perguntas frequentes

Quando usar canaleta compensadora na modulação vertical?

Quando o projeto prevê um ajuste de altura que não é resolvido apenas pela repetição das fiadas regulares e indica a utilização de uma peça compensadora com a geometria e a altura adequadas. A medida necessária deve ser obtida das cotas do projeto e das alturas das lajes acabadas, não de uma estimativa no canteiro.

A canaleta J pode substituir a canaleta compensadora?

Não automaticamente. Canaletas J e compensadoras podem participar de soluções de modulação vertical, mas a escolha depende da altura, da geometria, da posição e da aplicação detalhada. O modelo indicado no projeto e na ficha técnica deve ser respeitado.

Canaleta U, canaleta J e canaleta compensadora têm a mesma função?

Não. São peças com geometrias diferentes e podem atender a situações distintas. A canaleta U deve ser usada quando a seção e a função previstas forem compatíveis; a J e a compensadora podem ser empregadas em soluções específicas, inclusive de modulação vertical, conforme o detalhe do projeto.

Por que cada parede estrutural deve ter uma paginação própria?

Porque cada parede pode ter vãos, amarrações, blocos estratégicos, furos grauteados, armaduras, encontros e quantidades diferentes. A paginação individual reduz interpretações e permite que a equipe identifique exatamente quais peças e procedimentos pertencem àquela parede.

As medidas da Parede P6 servem para outras obras?

Não. As medidas e quantidades da Parede P6 são um exemplo de paginação. Para outra obra, devem ser verificadas a família de blocos, o módulo, os vãos, a altura do pavimento, a resistência especificada, as armaduras e todos os detalhes do projeto correspondente.

Conclusão

Escolher entre canaleta compensadora, U ou J é uma consequência da modulação e da documentação do projeto. Quatro práticas são essenciais: adotar e conferir o módulo vertical de 20 cm quando aplicável; compatibilizar canaletas J e compensadoras com as alturas das lajes acabadas; documentar as paredes, fiadas, vãos, shafts, armaduras e peças; e detalhar cada parede estrutural com cotas, legendas, amarrações e quantitativos próprios.

Quando o desenho é claro e os componentes chegam identificados à frente, a canaleta deixa de ser uma solução improvisada e passa a fazer parte de um processo repetível.

Conheça o catálogo de produtos do Itacer, consulte os materiais técnicos e acesse o Blog Itacer para aprofundar temas de modulação, canaletas, blocos cerâmicos e alvenaria racionalizada.

Alvenaria racionalizada não é apenas usar um determinado bloco. É organizar projeto, modulação, materiais, equipe, logística e controle para que a execução seja mais previsível. Para saber se essa organização está funcionando, a obra precisa medir o que acontece desde a primeira fiada: peças cortadas, peças danificadas, esperas, frentes não liberadas, retrabalho e aderência ao planejamento.

Medir não significa criar uma rotina burocrática. Um conjunto pequeno de indicadores, apurado com critérios estáveis e discutido diariamente, já pode revelar onde o fluxo está perdendo tempo ou material. A finalidade é agir sobre as causas, e não produzir números bonitos no fim do mês.

O projeto de alvenaria racionalizada é associado à prevenção de perdas porque antecipa decisões de modulação, componentes e execução.

Quais indicadores acompanhar desde a primeira fiada?

Escolha indicadores que a equipe consiga observar, registrar e interpretar. Se o dado não mudar uma decisão, talvez não seja necessário coletá-lo. Para começar, acompanhe cinco dimensões: perdas físicas, produtividade, espera, retrabalho e planejamento.

Não compare obras com critérios diferentes. Uma obra pode registrar perdas por unidade e outra por massa; uma pode medir produtividade por equipe e outra por frente. Antes de iniciar, defina a unidade, o momento do registro e o responsável.

Como medir peças cortadas, danificadas e descartadas?

Separe três situações que costumam ser misturadas. Peça cortada por uma decisão prevista no projeto não é necessariamente uma perda; pode ser um consumo planejado. Peça danificada durante transporte ou manuseio representa uma ocorrência de processo. Peça descartada por erro de execução, incompatibilidade ou alteração de projeto precisa ser classificada conforme sua causa.

Uma fórmula simples para o indicador de perda física é:

Perda física (% ) = [quantidade recebida − quantidade incorporada − saldo aproveitável] ÷ quantidade recebida × 100

A fórmula só funciona se a obra mantiver o mesmo critério para todos os registros. “Quantidade incorporada” deve representar o que foi efetivamente usado na etapa; “saldo aproveitável” deve corresponder ao material que permanece íntegro e poderá ser utilizado. Não conte como perda uma peça armazenada corretamente para a próxima frente.

Os números da tabela são apenas um exemplo de cálculo. Eles não representam meta ou desempenho esperado para toda obra. O valor de referência precisa considerar projeto, família de blocos, logística, equipe e condições reais de execução.

Além do percentual, registre a causa. “Quebra” é insuficiente para melhorar o processo. A peça quebrou no descarregamento, no transporte interno, no corte, na montagem de uma parede ou na retirada de entulho? A resposta define a ação corretiva.

Como acompanhar produtividade sem estimular pressa?

Produtividade é relação entre entrega e recurso utilizado, não velocidade isolada. Uma equipe que executa mais metros quadrados, mas gera retrabalho e perdas elevadas, pode estar transferindo custo para as etapas seguintes. Por isso, o indicador deve ser lido junto com qualidade, segurança e aderência ao projeto.

Uma medida possível é:

Produtividade = área de alvenaria aceita ÷ horas-homem utilizadas

Use “área aceita” em vez de área simplesmente assentada, para não premiar uma execução que precisará ser refeita. Registre o número de profissionais, as horas efetivamente trabalhadas e as condições que afetaram a frente, como falta de material, mudança de projeto ou interferência de outra equipe.

A produtividade também pode ser dividida por ciclo. Compare preparação da frente, primeira fiada, elevação, execução de vãos e limpeza. Essa divisão mostra onde está o gargalo e evita que o resultado de uma etapa esconda o problema de outra.

Como acompanhar interrupções e retrabalho?

Toda interrupção relevante deve responder a três perguntas: o que impediu o avanço, quanto tempo foi perdido e quem pode eliminar a causa? A equipe pode usar códigos simples, como material, projeto, equipamento, acesso, outra atividade, qualidade ou segurança.

O retrabalho precisa ser registrado mesmo quando é resolvido rapidamente. Uma correção de prumo, uma substituição de peça, uma abertura refeita ou uma quebra para corrigir instalação são sinais do processo. Se o evento se repete, ele merece uma ação preventiva.

Como relacionar modulação, logística e produtividade?

A modulação determina quais peças serão usadas e em que sequência. A logística garante que elas cheguem à frente. A produtividade mostra se a equipe consegue transformar essa preparação em entrega aceita. Observar apenas um desses elementos gera diagnóstico incompleto.

Quando uma frente tem muitas peças cortadas, verifique se o projeto foi modulado, se os componentes complementares foram previstos e se a equipe recebeu informação atualizada. Quando há espera, verifique se o material estava disponível, se o acesso estava liberado e se a frente dependia de decisão de outra disciplina. Quando a produtividade cai, observe se o problema é execução ou restrição externa.

Modelo de reunião diária de produção

A reunião deve ser curta, realizada perto da frente e orientada por fatos. Comece comparando o plano do dia anterior com o que foi efetivamente aceito. Depois, escolha as principais restrições e defina responsáveis e prazos. Termine confirmando o plano do dia atual.

O objetivo não é procurar culpados. É garantir que o mesmo impedimento não seja repetido no dia seguinte. Uma reunião que apenas coleta números, mas não remove restrições, não cumpre a função de melhorar a produtividade.

Perguntas frequentes

Qual é o principal indicador da alvenaria racionalizada?

Não existe um único indicador suficiente. A leitura mínima deve combinar perdas físicas, produtividade, espera, retrabalho e aderência ao planejamento. Assim, a obra evita aumentar a velocidade sacrificando qualidade ou consumindo material em excesso.

Como estabelecer uma meta de perdas?

A meta deve partir de histórico, projeto, família de blocos, método de execução e condições da obra. Não use um percentual universal sem conhecer o critério de medição. Primeiro padronize o registro; depois estabeleça uma referência realista e revise-a com os dados.

Peça cortada sempre é perda?

Não. Se o corte estiver previsto pela solução e o saldo ou a peça resultante forem aproveitados, ele pode fazer parte do consumo planejado. A obra deve diferenciar corte previsto, dano, descarte e sobra para compreender o processo.

Por que medir desde a primeira fiada?

A primeira fiada influencia alinhamento, prumo, modulação e sequência. Registrar essa etapa ajuda a identificar desvios antes que eles se repitam em toda a parede e permite relacionar qualidade inicial com produtividade posterior.

Conclusão

A alvenaria racionalizada se torna prática quando a obra transforma seus objetivos em observações diárias. Medir peças, horas, esperas, retrabalho e planejamento permite sair da percepção genérica de que uma frente “rendeu pouco” e chegar a uma causa que pode ser corrigida.

Leia o Blog Itacer e conecte este conteúdo aos artigos sobre planejamento e execução de obras, organização do canteiro, formação de pedreiros e escolha de blocos. Para consultar produtos e materiais, acesse o site do Itacer.
